e-
BIKE
Magic Pie II
Osnova za samogradnju je kit motor Magic Pie II. Komplet sadrži: motor (1000W), kontroler (24V-48V) u kućištu motora, 2 ručice kočnica za regenerativno kočenje, ručica gasa i tastere za tempomat i sirenu

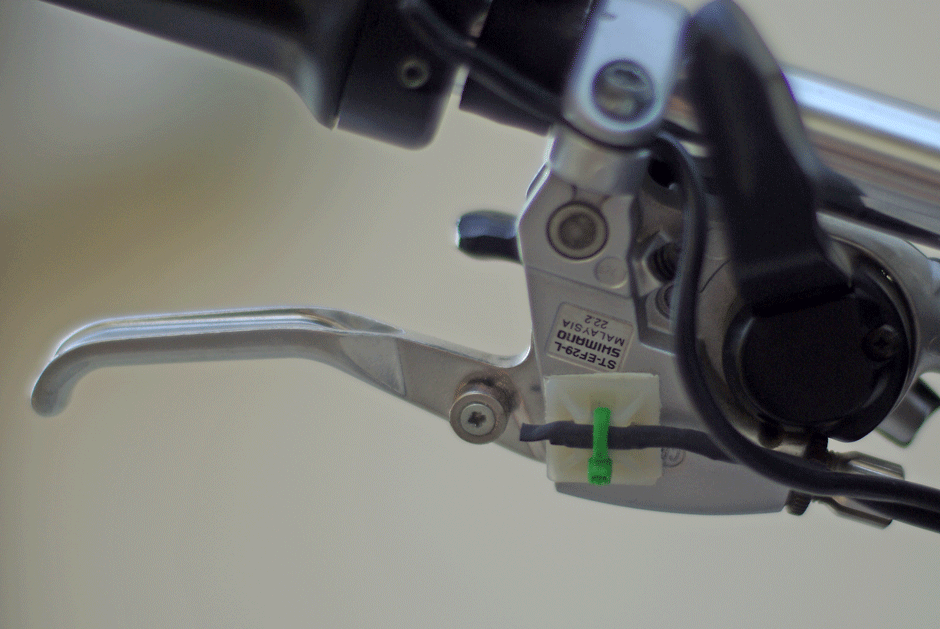

Kako moj bicikl ima ručicu kočnice i mjenjač u jednom sklopu. Radi sigurnije vožnje i regerativnog punjenja, prekidač kočnice sam napravio pomoću magneta i reed cijevi.

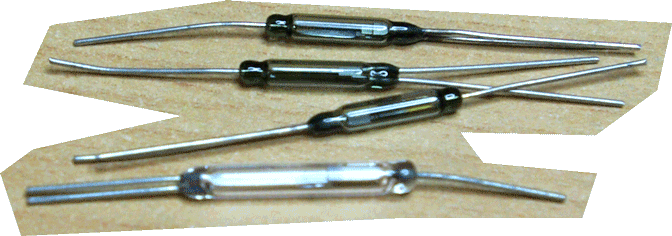

1. Za senzor koristim reed relej cijev sa tri izvoda, dva kontakta: NO (otvoren kontakt bez djelovanja magneta) i NC (zatvoren kontakt bez djelovanje magneta). Za prekidač koristim NC dio, znači kada se povuče ručica kočnice magnet se udalji i kontakt se zatvara isključuje se motor i puni se baterija.

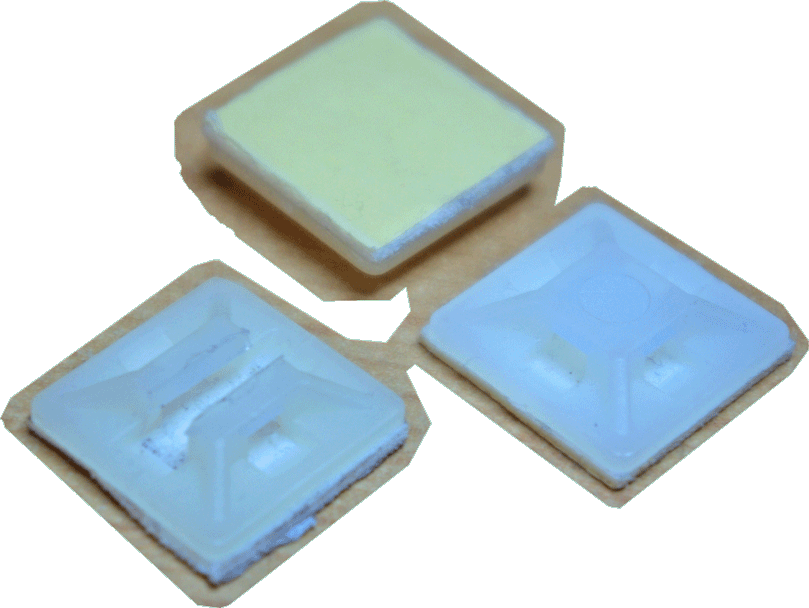

3. držač reed cijevi je samoljepljivi držač vezice

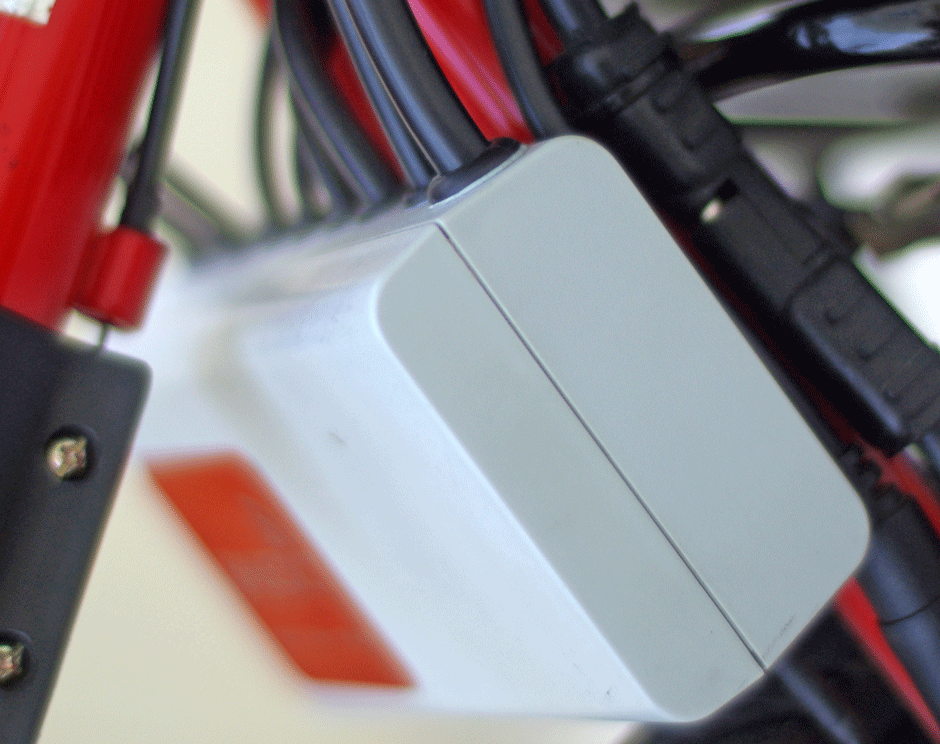

Orginalni kabel za spajanje
svih priključaka sam skratio i konektore stavio u kutiju sa gumenim uvodnicima. U kutiju sam stavio i putno računalo.
2. magnet je sa rupom pričvršćen samourezivim vijkom
za baterije koje imaju BMS sustav ostaviti na 24V
max brzina motora
ovdje se određuje struja regenerativnog punjenja baterije.
što je veći postotak veća je i sila kočenja (bolje za teže vozače)
ne dirati
količina asistencije motora s PAS-om
smjer senzora
(ako ne pomaže okretanje magneta)
brzina ubrzanja
(manji broj brže ubrzava)
max stalna struja iz baterije
dobro je znati: 28" = 635, 700c = 622
max trenutna struja iz baterije
za vozila kojima je potrebna vožnja unatrag

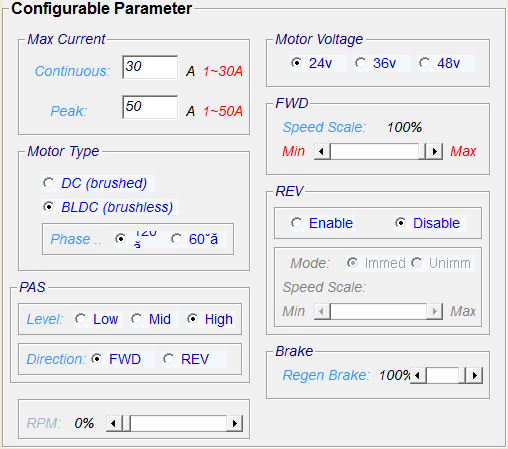

Programiranje parametara kontrolera

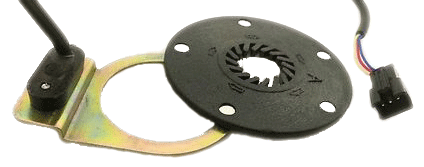

PAS senzor se na ovom
kontroleru
uključuje sam
poslije 2-3 sek
okretanja pedala
